Détails sur le produit:
|
| mots-clés: | Batterie BMS Board | Matière première: | FR-4 |
|---|---|---|---|
| Épaisseur de cuivre: | 1/2OZ 1OZ 2OZ 3OZ | Épaisseur de conseil: | 2mm |
| Taille de trou de mn: | 0.1mm | Ligne largeur de mn: | 0.065mm |
| Interlignage mn: | 0.065mm | Finissage extérieur: | HASL |
| Nom de produit: | Systèmes de gestion de batterie | Application: | paquets de batterie |
| Utilisation: | Batteries au lithium | Nombre de couches: | 1-2-4-6 couches |
| Communication: | Non | Taille: | 125*62*17MM |
| Poids: | 0.185KG | Vente des unités: | Article simple |
| Taille simple de paquet : | 13X8X9 cm | Seul poids brut: | 0,300 kilogrammes |
| Type de paquet: | emballage pélliculé et carton | Marque: | PASSIONAL |
| Mettre en évidence: | batterie BMS Board de 21S 72V 70A,panneau 21S 72V du lithium BMS,Batterie BMS Board With Balance |
||
Batterie du lithium 21S 72V 70A BMS Board Common Port avec l'équilibre
Sélection de conseil de BMS :
1. Déterminez votre type de batterie (ternary/NCM, lithium iron/LFP, lithium titanate/LTO) et déterminez le nombre de ficelles et le parallèle au paquet de batterie. Choisissez selon le nombre de série.

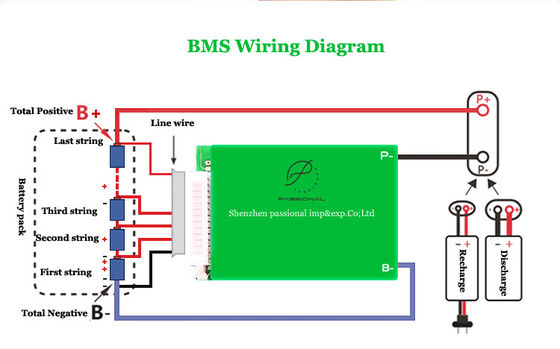

2. Déterminez si le paquet de batterie est chargé et déchargé dans le même port ou dans différents ports. Le même port est le même fil pour charger et décharger, mais les ports distincts un pour le circuit indépendant de la pensée de charge et de décharge.
3. Déterminez la valeur courante requise par le conseil de protection : I=P/U. C'est actuel = puissance/tension. Rappelez-vous, ceci est seulement une valeur théorique. En fait. Nous employons cette valeur théorique comme référence. Vu la charge, ascendante et commençante juste l'environnement, il y a généralement plus de choix pour les véhicules électriques à deux roues plus de deux fois la valeur théorique. Les véhicules électriques à trois roues choisissent plus de 3 fois cette valeur théorique. quatre véhicules à vitesse réduite de roues ont généralement environ 3,5 fois. Pour des inverseurs et des produits de stockage de l'énergie, les 1,2 temps est suffisants. Ou référez-vous à la limite actuelle du contrôleur de véhicule électrique. assurez. La valeur courante du bouclier doit être plus grande que la valeur limite actuelle de contrôle.
Batterie BMS Board Parameter :
|
Au-dessus de la protection de charge
|
Tension d'équilibre
|
||
|
Tension de détection de surcharge
|
4.25±0.05V | Tension de détection d'équilibre | 4.18V |
|
Surchargez le temps de retard de détection
|
1s | Tension de détection de libération d'équilibre | 4.18V |
| Surchargez la tension de libération | 4.154±0.05V | Équilibre actuel | 30±5mA |
|
Protection de Sur-décharge
|
Protection de surintensité | ||
|
tension de détection de Sur-décharge
|
2.7±0.01V
|
Courant de protection de surintensité | - |
| temps de retard de détection de Sur-décharge |
IMS
|
Temps de retard de détection de surintensité | 1s |
| tension de libération de Sur-décharge |
3.0±0.1V
|
État de libération
|
Charge abrégée |
| Protection courte de cycle | Temp. Protection | ||
| État de détection | Cycles courts de charge | Temp de protection de charge. | -5-50°C |
| Temps de retard de détection | 300±30 | Temp de protection de décharge. | -20-70°C |
| État de libération | Coupez la charge | Capteur thermique de NTC | |
|
Auto-consommation
|
Temp travaillant.
|
||
| Consommation actuelle en fonctionnement le fonctionnement normal | <100ua> | La température. gamme | -40/80℃ |
| Sommeil actuel (sur-décharge) | ≤20uA | ||
| Spécifications | MOS Withstand Voltage | Modèle | Size/mm | Weight/g |
| Port commun de NCM 21S72V30A avec l'équilibre | 100V | 25A | 125*62*12 | 1800g |
| Port commun de NCM 21S72V35A avec l'équilibre | 100V | 25A | 125*62*12 | 185g |
| Port commun de NCM 21S72V45A avec l'équilibre | 100V | 25A | 125*62*17 |
190g
|
| Port commun de NCM 21S72V50A avec l'équilibre |
100V
|
25A | 125*62*17 | 195g |
| Port commun de NCM 21S72V60A avec l'équilibre | 100V | 25A | 125*62*17 | 200g |
| Port commun de NCM 21S72V70A avec l'équilibre | 100V | 25A | 125*62*17 | 210g |
| Port commun de NCM 21S72V100A avec l'équilibre | 100V | 25B | 176*68*17 | 380g |
| Port commun de NCM 21S72V120A avec l'équilibre | 100V | 25B | 176*68*17 |
390g
|
| Port commun de NCM 21S72V140A avec l'équilibre | 100V | 25B | 176*68*17 | 410g |
| Port commun de NCM 21S72V200A avec l'équilibre | 100V | 25B | 176*68*17 | 430g |
Batterie BMS Board Factory Introduction :
L'importation et l'Export Co., Ltd. de Shenzhen Paisheng se spécialise dans la production des diverses batteries lithium-ion 3.7V et 3.2V, des chargeurs, de la batterie BMS et des paquets de batterie, etc. Les produits sont très utilisés dans les produits numériques, les ordinateurs portables, les produits électriques et électroniques, le matériel d'éclairage, les jouets, les appareils électroménagers et l'équipement d'urgence. Nous avons plus de 10 ans d'expérience de fabrication de batterie, nous pouvons assembler des batteries et des batteries selon votre conception et conditions.
